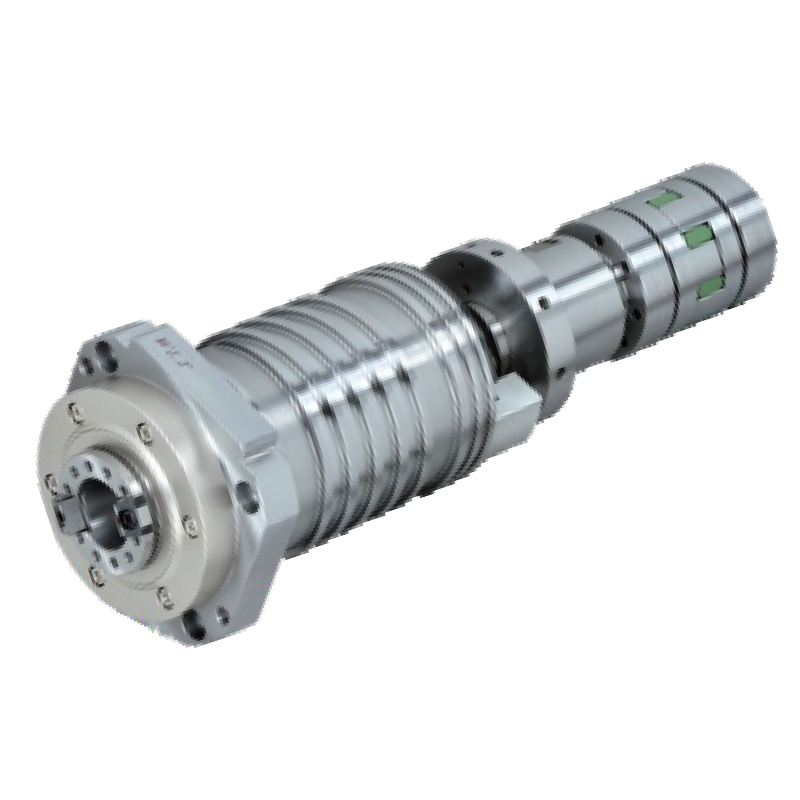

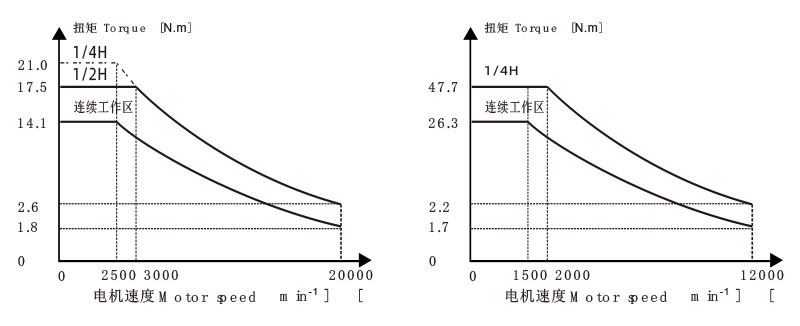

BT-30

直連式主軸 20000RPM(選配12000RPM)

主軸中心吹氣
主軸氣幕保護
主軸油冷功能

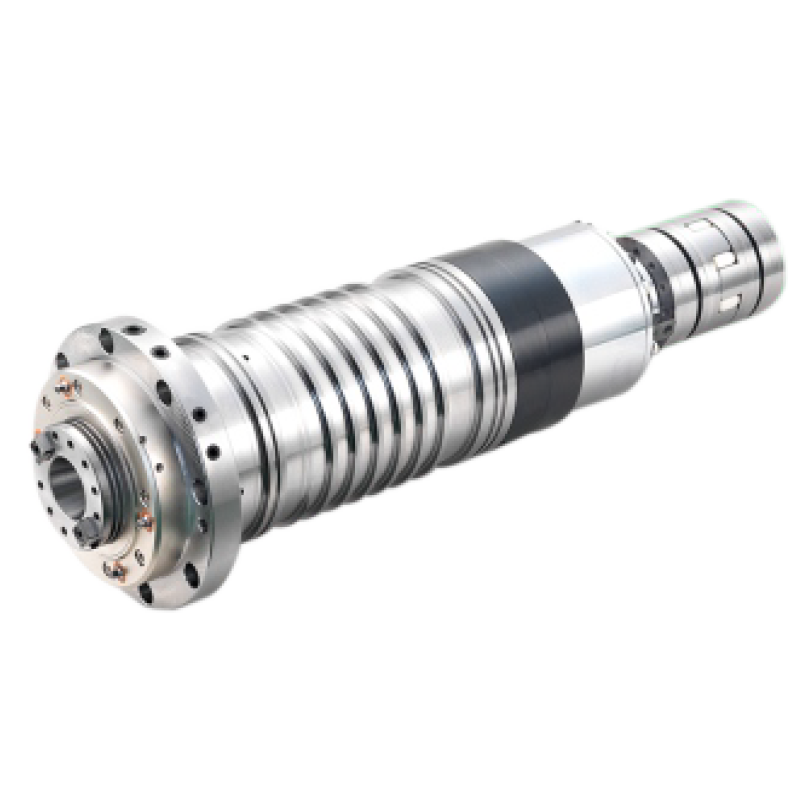

BT-40

直連式主軸 12000RPM

主軸中心吹氣
主軸氣幕保護
主軸油冷功能

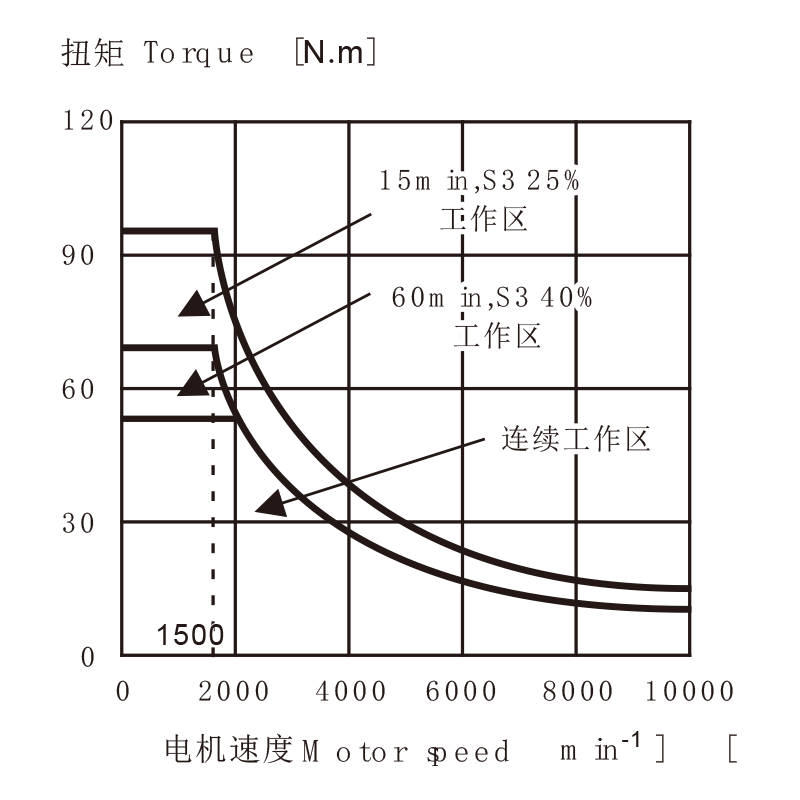

主軸電機11-15KW

選配
- 【15000RPM】

BT-30

BT-40

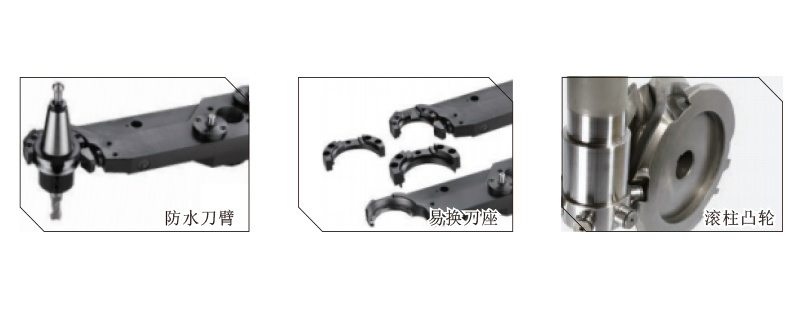

可靠的刀庫機構

迅速可靠地進行刀具更換，很小限度地減少ATC(AUTO TOOL CHANGE)的時間，提高刀具更換效率

搭配刀倉防護機構，防止加工的廢屑進入刀庫機構

?移速效率--產品參數

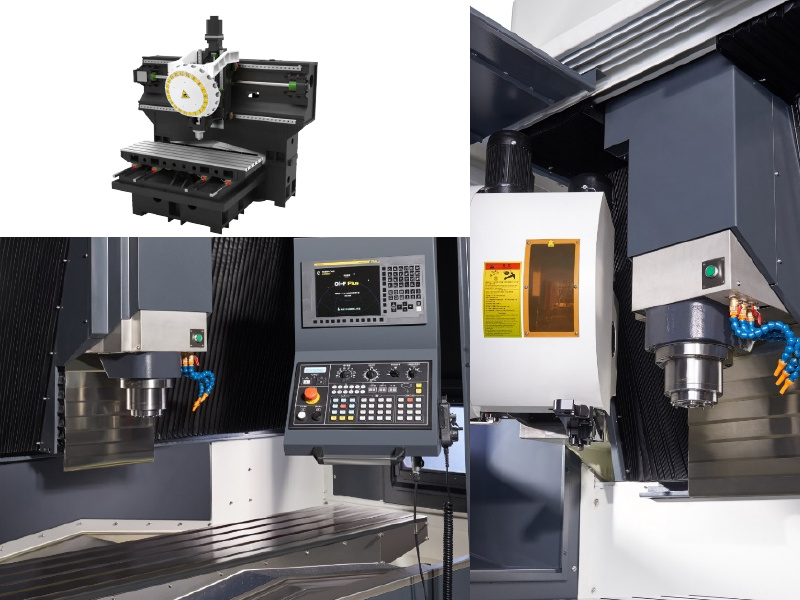

L系列是專門針對長條形零部件金屬切削加工領域的效率型加工中心，非常節約空間。

機型		L-20 (BT30-21T)	L-20 (BT40-16T)	L-20(BT40-24T)	L-25 (BT30-21T)	L-25 (BT40-16T)	L-25(BT40-24T)
X軸行程（mm）	X-axis	2000	2000	2000	2500	2500	2500
Y軸行程（mm）	Y-axis	500	500	500	500	500	500
Z軸行程（mm）	Z-axis	300	300	400	300	300	400
位移速度（m/min）	displacement speed	24/36/36	24/36/36	24/36/36	24/36/36	24/36/36	24/36/36
主軸面-工作臺(mm)	Spindleend-face-to-table	150-450	150-450	150-550	150-450	150-450	150-550
工作臺尺寸（mm）	Workbench size	2100x500	2100x500	2100x500	2600x500	2600x500	2600x500
T型槽（mm）	T-slot	5-18-100	5-18-100	5-18-100	5-18-100	5-18-100	5-18-100
平均負荷（KG）	Average load	600	600	600	600	600	600
主軸電機（KW）	spindle motor	5.5	7.5	11	5.5	7.5	11
主軸轉速（RPM）	Spindle Rotational Speed	20000	12000	12000	20000	12000	12000
主軸椎度/直徑	Spindle taper/diameter	BT30-100	BT40-120	BT40-150	BT30-100	BT40-120	BT40-150
刀庫方式	Tool magazine method	夾臂式伺服	夾臂式伺服	圓盤式刀臂	夾臂式伺服	夾臂式伺服	圓盤:式刀臂
刀庫數量	Number oftool libraries	21	16	24	21	16	24
正面長度（mm） A	Front length A	3900	3900	3900	4500	4500	4500
側面寬度（mm） B	Side wideness B	2600	2600	2600	2600	2600	2600
極限高度（mm） C	Max. Height C	2600	2600	2600	2600	2600	2600
機器重量（KG）	Machine weight	7500	7500	7500	8000	8000	8000
重復定位精度（mm）	Repetitive positioning accuracy	±0.002/300	±0.002/300	±0.002/300	±0.002/300	±0.002/300	±0.002/300
定位精度	Positioning accuracy	±0.004/300	±0.004 /300	±0.004/300	±0.004/300	±0.004 /300	±0.004/300
總功率（KVA）	Total power	20	25	25	20	25	25
用氣(MPA)	Air pressure	0.5-0.7	0.5-0.7	0.5-0.7	0.5-0.7	0.5-0.7	0.5-0.7

L-20 ?移速、效率

L系列是專門針對長條形零部件金屬切削加工領域的效率型加工中心，非常節約空間。
